1 范圍
本部分適用于確定元件、設備或其他產品在高濕度與溫度循環變化組合且通常會在試驗樣品表面產生凝露的條件下使用、運輸和貯存的適應性。 如果本試驗用于檢驗帶包裝樣品在運輸和貯存過程中的性能時，應帶包裝一起進行試驗。
對于小的，質量輕的樣品使用本試驗，在樣品表面產生凝露可能比較困難：用戶應考慮使用其他替代試驗，如GB/T 2423. 34一2005 。
2 規范性引用文件
下列文件中的條款通過GB/T 2423 的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的版本。凡是不注日期的引用文件，其版本適用于本部分。
GB/T 2421一1999 電工電子產品環境試驗 第1 部分：總則(idt IEC 60068-1：1988)
GB/T2422一1995 電工電子產品環境試驗 術語(eqvIEC60068-5-2：1990)
GB/T 2423. 34一2005 電工電子產品環境試驗 第2 部分：試驗方法 試驗Z/AD：溫度∕濕度組合循環試驗(IEC 60068-2-38 ：1974 ，IDT)
GB/ T 2424. 6一2006 電工電子產品環境試驗 溫度/濕度試驗箱性能確認(IEC 60068-3-6：2001， IDT)
3 一般說明
本試驗包含了相對濕度維持在較高水平下的一個或多個溫度循環。
本部分給出了兩種循環，除了降溫階段不同外，其余部分完全一樣：在降溫階段中，方法2 允許相對濕度和溫度下降速率有較大的容差。
溫度循環的上限和循環次數(見第5 章)決定了試驗的嚴酷程度。
試驗過程見圖1、圖2a)、圖2b)和圖3。
本部分中述及的容差沒有考慮測量不確定度。
4 試驗箱——構造要求
4. 1 溫度能在25℃± 3K 和規定的高溫之間循環變化，且其容差和變化速率符合7. 3，圖2a)或圖2b)的規定。
總的溫度容差±3 K 是考慮到了測量的誤差、溫度的緩慢變化以及工作空間內的溫度變化而確定的。但是，為了維持相對濕度在規定的容差范圍內，在任意時刻工作空間內任何兩點之間的溫度差必須維持在一個較小的范圍內。 如果溫度差超過1 K，濕度條件就達不到要求。為了維持規定的濕度，溫度短時波動必須維持在土0. 5 K 范圍內。
4.2 工作空間的相對濕度能夠保持在7. 3 圖2a)或圖2b)(當適用時取可用的)所給定的限度以內。
4.3注意確保箱內工作空間各點條件均勻，并且應與適當放置的溫、濕度傳感裝置附近的條件盡可能
接近。試驗箱應滿足GB/T 2424. 6一2006 中相應的性能要求。
4.4受試樣品不應受到來自試驗箱調節過程的熱輻射的影響。
4.5 用于保持箱內濕度的水，其電阻率應不小于500 nm。
箱內凝結水應及時排出，在純化處理前不得再使用。
應采取措施保證冷凝水不會滴落在試驗樣品上。
4.6 受試樣品的大小、性質或電氣負載不允許明顯地影響到箱內條件。
5 嚴酷程度
5.1高溫和循環次數的組合決定了試驗的嚴酷程度。
5.2 嚴酷程度應從下列數值中選擇：
a) 高溫：40℃；循環次數：2 ，6 ，12 ，21，56 。
b) 高溫：55℃；循環次數：1 ，2，6。
6 初始檢測
試驗樣品應按有關標準進行外觀檢查并進行電氣和機械性能檢測。
7 條件試驗
試驗樣品應在不包裝、不通電、準備使用狀態或按有關標惟的其他規定放入試驗箱中。
如沒有規定特定的安裝架，那么安裝架的熱傳導應盡可能低，使得實際上對所有的試驗樣品都是絕
熱的。
7.1 溫度容差
總的溫度容差±2 K 或±K 是考慮到了測量的誤差、溫度的緩慢變化以及工作空間內的溫度變化而確定的。但是，為了維持相對濕度在規定的容差范圍內，在任意時刻工刻工作空間內任何兩點之間的溫度差必須維持在一個較小的范圍內。如果溫度差超過1 K，濕度條件就達不到要求。為了維持規定的濕度，溫度短時波動應維持在±0.5 K。
7.2 穩定期

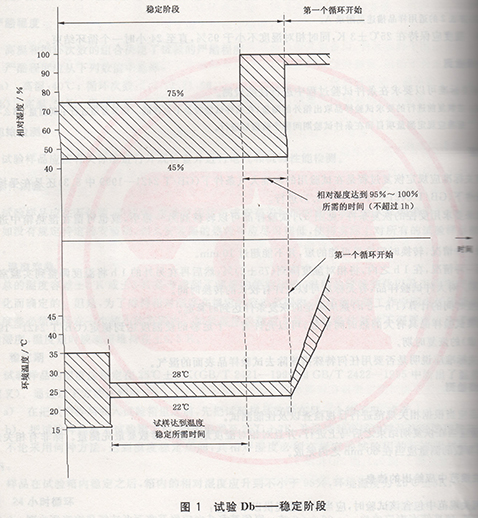

試驗樣品的溫度應穩定在25℃±3 K（GB／T 2421一1999 和GB／T 2422一1995 中給出了溫度穩定的定義)。通過以下方法達到穩定：
a) 在把試驗樣品放人試驗箱里之前，先把試驗樣品放置在另一個箱子里，或者，
b) 把試驗樣品放人試驗箱之后，將箱溫調至25℃±3K，并保持到該試驗樣品達到溫度穩定為止。
不論采用何種方法，達到溫度穩定期間，其相對濕度必須在規定的試驗用的標準大氣條件的限值內。
樣品在試驗箱內穩定之后，箱內的相對濕度應升到不小于95％，環境溫度為25℃±3K 。
7.3 24小時循環
7.3. 1 箱內溫度應升到有關標準所規定的合適高溫值。在3 h土30 min之內應該達到高溫，其溫升速率應保持在圖2a)和圖2b)中陰影區域的界限內。
該階段的相對濕度應不小于95％，最后15 min 內的相對濕度應不小于90％。
在上升溫度階段，試驗樣品上可能出現凝露。
注： 出現凝露條件意味著試驗樣品表面溫度在箱內空氣露點溫度之下。
7.3. 2溫度應保持在規定的高溫限值土2K 內，直至從循環開始的12 h±30 min 為止。
本階段的最初和最后15 min 內，相對濕度應在90％~100％，其余時間相對濕度應在(93±3)％。
7.3.3 溫度可按照以下給定的兩種方法的一種降低：

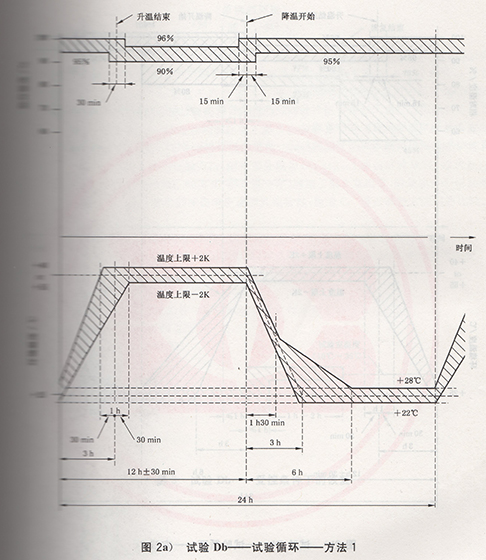

方法1（見圖2a))
溫度應在3 h~6 h 內降到25℃±3 K。在最初1. 5 h的降溫速率應按圖2a)所示，在3 h土15 min 內溫度達到25℃±3 K。在最初15 min 相對濕度應不小于90％外，其余時間的相對濕度應不小于95％。
注：方法1 的適用樣品描述見附錄A。
方法2（見圖2b))
溫度應在3 h~6 h 內降到25℃±3 K，但沒有類型1中最初1. 5 h 的附加要求。相對濕度應不小于 80%。
注：方法2 的適用樣品描述見附錄A。
7.3.4 溫度應保持在25℃±3 K，同時相對濕度不小于95％，直至24 小時一個循環結束。
